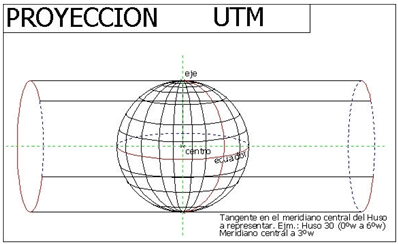

Este sistema de proyección cartográfica está hoy muy extendido con carácter universal. Fue llamada U.T.M., de “Universal Transverse Mercator”, ya que por ser cilíndrica es parecida a la de Mercator, pero el cilindro se coloca transversalmente, es decir, con el eje sobre el ecuador.
Las coordenadas UTM de un punto sobre el plano se determinarán, mediante relaciones matemáticas, a partir de las coordenadas geográficas determinadas sobre el elipsoide. Por tanto las coordenadas UTM son coordenadas cartesianas correspondientes al plano que resulta al hacer la transformación de los puntos del elipsoide sobre una superficie desarrollable elegida que es el cilindro.
La proyección UTM genera husos (zonas) comprendidos entre meridianos de 6º de Longitud, generándose en cada huso un meridiano central equidistante 3º de longitud de los extremos de cada huso. Los husos se generan a partir del meridiano = de Greenwich, 0º a 6º E y W, 6º a 12º E y W, 12 a 18º E y W ..así sucesivamente.

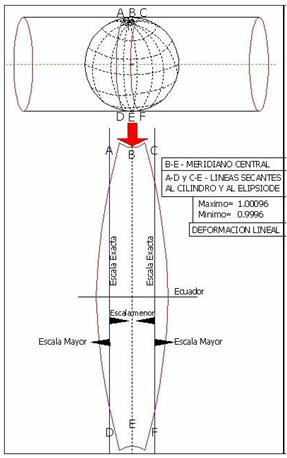

Esta red creada, (“grid”), se forma huso a huso, mediante el empleo de un cilindro distinto para generar cada uno de los husos, siendo cada uno de los cilindros empleados tangente al meridiano central de cada huso, cuya longitud es de 3º, o múltiplo de esta cantidad con 6º de separación.
La Proyección UTM se puede aplicar a todo el mundo entre 84° Norte y 80° Sur
El origen de longitudes se toma el correspondiente al meridiano central de cada huso. Como valor de la abscisa (X) en dicho meridiano se toma X=500.000 metros, con el fin de evitar valores negativos en las coordenadas.
El origen de latitudes se toma referido al Ecuador. Para el hemisferio norte, el valor de la ordenada referida al Ecuador es Y=0 m.; para el hemisferio sur, se toma el valor de la ordenada en el Ecuador Y=10.000.000 m., a fin de evitar valores negativos.
Todas las unidades se expresan en metros.

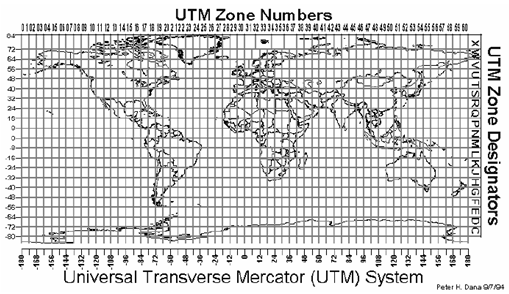

Las coordenadas UTM dividen el globo en 60 zonas (husos), cada una de las zonas cubre 6 grados y parte de un “meridiano central”.
El sistema de Proyección UTM tiene las siguientes ventajas frente a otros sistemas de proyección:
- Conserva los ángulos
- No distorsiona las superficies en grandes magnitudes, (por debajo de los 80ª de Latitud).
- Es un sistema que designa un punto o zona de manera concreta y fácil de localizar.
- Es un sistema empleado en todo el mundo, empleo universal, fundamentalmente por su uso militar.
Para mayor detalle recomiendo revisar el siguiente recurso: https://www.cartesia.org/data/apuntes/cartografia/cartografia-geograficas-utm-datum.pdf
